LGT ISP转接模块

ALPHA LGT ISP转接模块是用来给没有USB端口的ALPHA LGT核心控制模块下载程序的。

支持列表

使用说明

使用LGT ISP对ALPHA 8F328D烧录程序,手头需要有一块具有ICSP端口的Arduino控制板或者其兼容板。比如Arduino UNO、NANO、MEGA2560。

1、我们使用LGT ISP转接模块中所带的2×3排线,连接ICSP端口,插头的三角指示,需要对准ICSP端口的1号端口(1号端口会有“-”等丝印指示)。

2、下载LGT ISP代码。

3、解压缩压缩包,我们会获得代码文件。

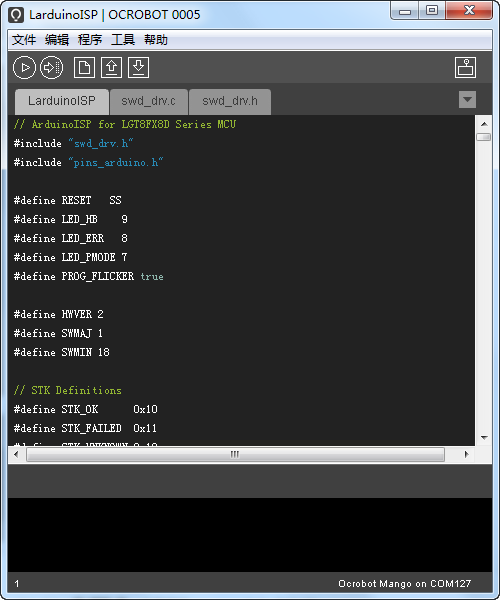

4、打开集成开发环境,然后打开代码,我们把LGT ISP的代码,烧录进入Arduino兼容控制器中。

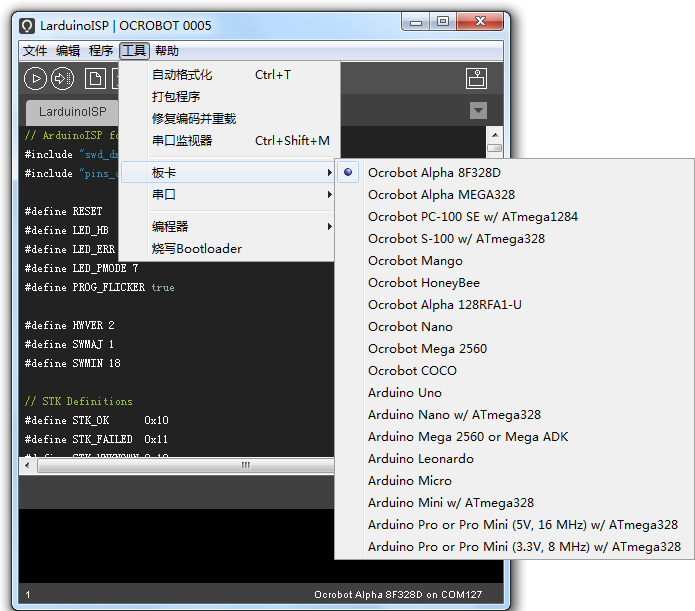

5、下载器固件烧录好以后,我们就可以选择烧录的的目标板ALPHA 8F328D。

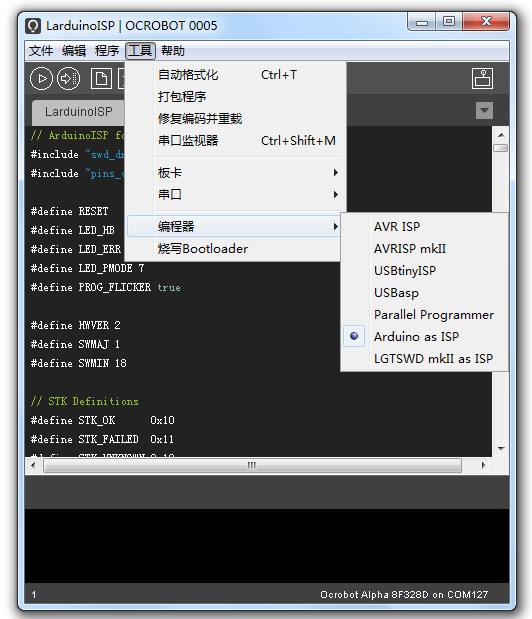

6、编程器选择Arduino as ISP

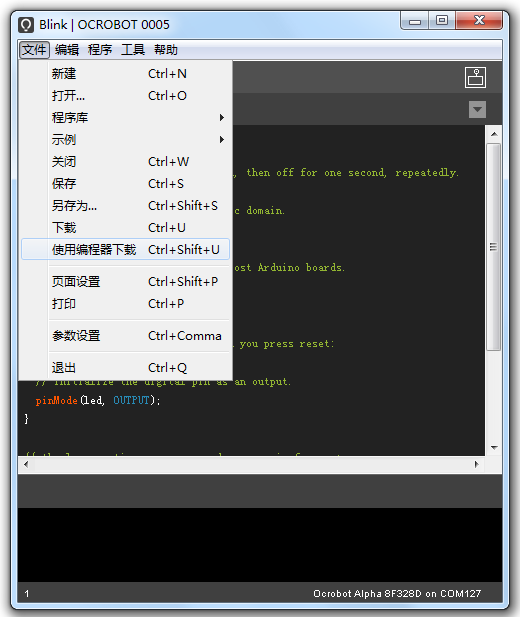

7、在IDE中我们写好需要烧录进入8F328D的程序,然后选择“使用编程器下载”,这样子我们就把程序烧录进入ALPHA 8F328D中了。
