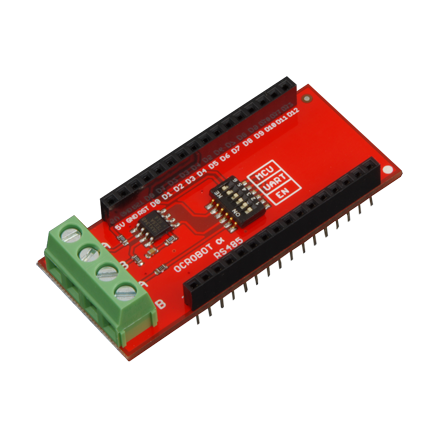

ALPHA RS485模块

ALPHA RS485模块使用MAX13487方案,带自动方向控制,收发过程中无需控制收发状态,使用简便。

关于RS485的更多资料,请查看RS485词条。

A\B端子

模块上有两路A、B端子,这两路的A与A,B与B是相通的。方便接线。

拨码开关功能介绍

拨码开关默认为全OFF状态,需要使用对应功能的时候再拨动对应丝印开关,开启到ON状态。

与不同的ALPHA模块连接,拨码开关的配置不同。

EN UART MCU
1 2 3 4 5 6
ALPHA CP2104OFFOFFONONOFFOFF
ALPHA MEGA328-UOFFOFFOFFOFFONON

参考图片

参考例程

下载

原理图:

ALPHA RS485.pdf
