光照强度检测计

OCROBOT 光照强度检测计采用OCROBOT ALPHA系列模块堆叠而成。 本模型可以测量当前位置的光照强度,并且可以根据收集的光线强度数据来控制其他执行装置,分辨率有16位(1lx-65535lx)。响应光谱为人眼可见光谱。

勒克司(lux,法定符号lx)是照度的单位,等于1流明的光通量均匀照在1平方米表面上所产生的照度。

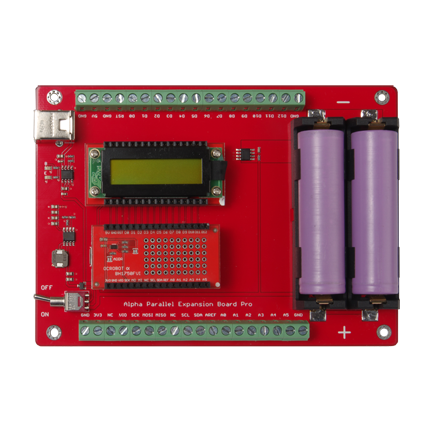

图片展示

主要硬件

  1. OCROBOT ALPHA 8F32P-U主控板
  2. OCROBOT ALPHA BH1750FVI 光照度传感器模块
  3. OCROBOT ALPHA LCD1602显示屏
  4. OCROBOT ALPHA 双路锂电池扩展板

代码

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#define ADDR 0b0100011
LiquidCrystal_I2C lcd(0x20, 16, 2);
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
  Wire.begin();
  Wire.beginTransmission(ADDR);
  Wire.write(0b00000001);
  Wire.endTransmission();
  lcd.init();                   //初始化屏幕
  lcd.backlight();
}

void loop() {
  // put your main code here, to run repeatedly:
  int val = 0;

  // reset
  Wire.beginTransmission(ADDR);
  Wire.write(0b00000111);
  Wire.endTransmission();

  delay(100);



  Wire.beginTransmission(ADDR);
  Wire.write(0b00100000);
  Wire.endTransmission();

  // typical read delay 120ms
  delay(120);

  Wire.requestFrom(ADDR, 2); // 2byte every time

  for (val=0; Wire.available()>=1; ) {
    char c = Wire.read();
    //Serial.println(c, HEX);
    val = (val << 8) + (c & 0xFF);
  }

  val = val / 1.2;
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("lx: ");
  lcd.setCursor(4, 0);
  lcd.println(val);

  //Serial.println("OK");
  digitalWrite(13, HIGH);
  delay(100);
}
