这个例子教你怎样通过RS485模块,使两块MEGA328-U通信。
1、首先准备A组,连接电脑与mega328-u,下载A组程序,完成之后,断开数据线。

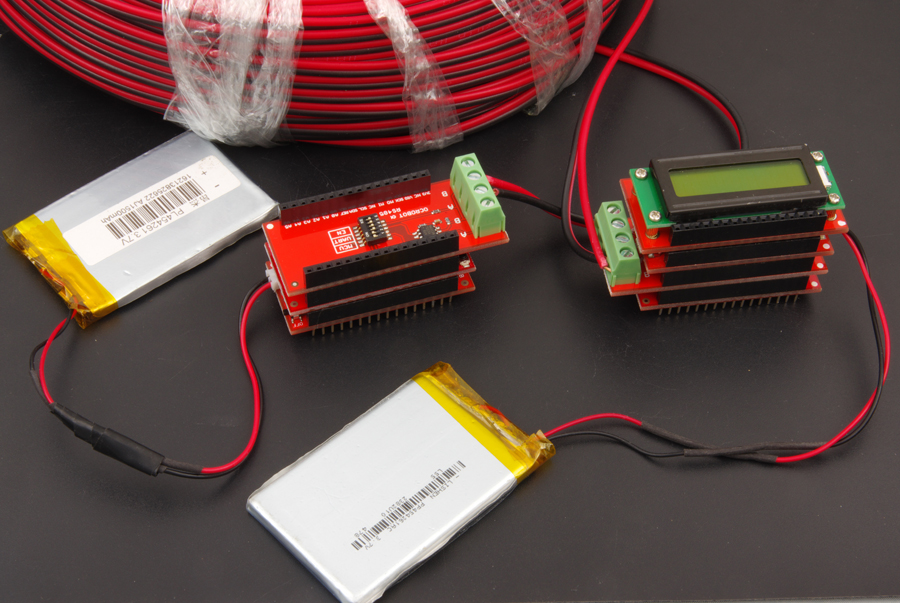

2、将mega328-u、RS-485、Li power三者堆叠,锂电池接入锂电池板,RS-485左边的AB组接上双绞线,
3、准备B组,连接电脑与另外一块mega328-u,下载B组程序,完成之后,断开数据线。

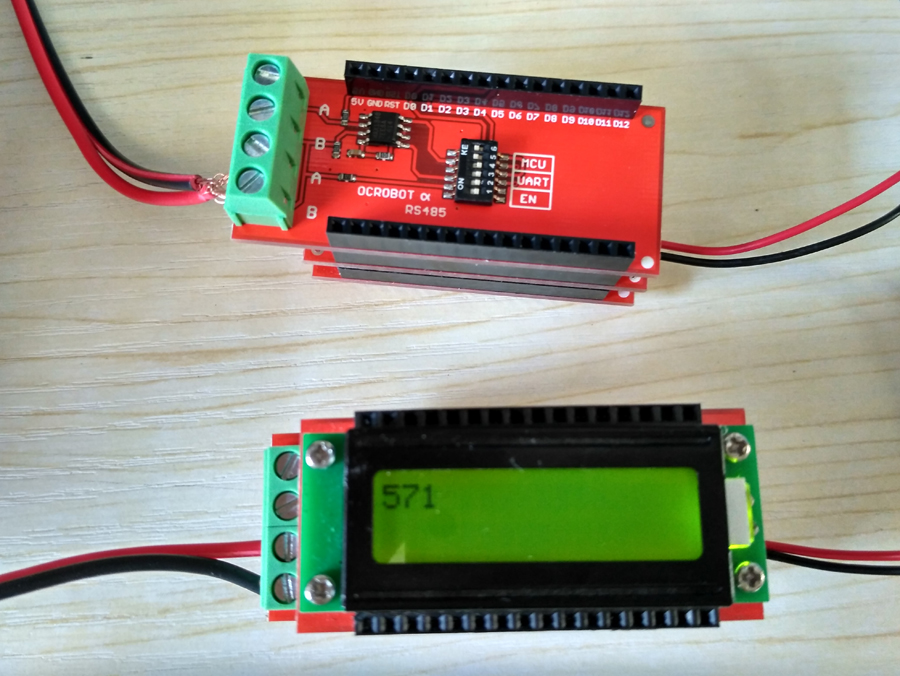

4、将mega328-u和剩下的RS-485、Li power、1602LCD显示屏,四者堆叠,锂电池接入锂电池板,另外RS-485左边的AB组接上双绞线的另外一端。
注意:A组的RS-485的A口接什么颜色的双绞线,B组的A口也要接上对应颜色的双绞线,B口同理。
串口通讯波特率为9600
A组把5,6拨上;
B组把1,2,5,6拨上。
/* A组代码如下 从0开始计数,并将数据发送至串口 */ long i=0; void setup() { Serial.begin(9600); // 打开串口传输,并设置波特率为9600 } void loop() { Serial.println(i); // 打印一个标签 i++; delay(500); }
/* B组代码 接收串口数字,并显示在1602上 */ #include <Wire.h> #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x20,16,2); void setup() { lcd.init(); lcd.backlight(); Serial.begin(9600); // 打开串口传输,并设置波特率为9600 } void loop() { if (Serial.available() ) //根据接收到的字符做相应的动作 {delay(100); lcd.clear(); //清屏 while (Serial.available() > 0) {// 读取字符 lcd.write(Serial.read()); // 显示字符 } } }
