ALPHA ESP8266
ALPHA ESP8266 是基于 ESP8266EX 芯片设计开发的物联网无线模组。它集成了 TCP/IP 网络协议栈，32 位低功耗 MCU，10 比特精度 ADC，并带有 HSPI、UART、PWM、I2C 和 I2S 等接口。
参数
| MCU | ESP8266EX |
|---|---|
| FLASH | 2MB |
| SRAM | 2Kbytes |
| E2PROM | 可配置为 0K/1K/2K/4K/8K(与FLASH共享) |
| PWM | 6路 |
| 主频 | 16MHz |
| ADC | 6通道12位 |
| DAC | 1通道8位 |
| UART | 1路 |
| SPI | 有 |
| TWI（I2C） | 有 |
| GUID（全局设备号） | 有 |
| 内部基准 | 1.25V/2.56V ±1% |
| 3V3最大输出电流 | 150MA |
| PCB尺寸 | 50.8mmX25.4mm |
IO对照表
| IO口 | GPIO口 |
|---|---|
| D0 | 3 |
| D1 | 1 |
| D2 | 4 |
| D3 | 5 |
| D4 | 13 |
| D5 | 12 |
| D6 | 14 |
| D7 | 16 |
| D8 | 2 |

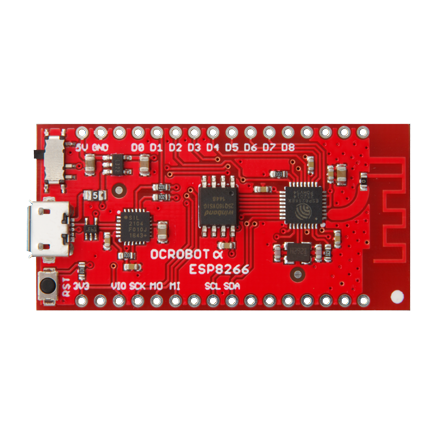

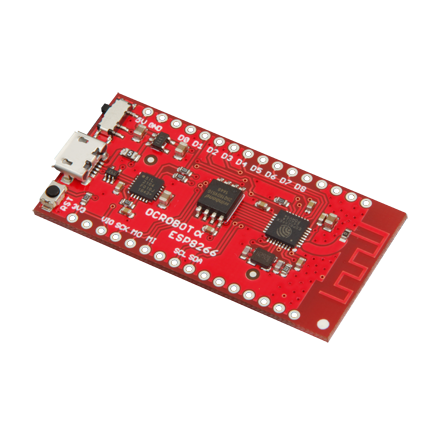

参考图片
示例程序
下载
数据手册：
原理图：
测试ADC以及WIFI
