S-110

OCROBOT S-110是一款6路输入6路输出的可编程逻辑控制器(晶体管输出),集成485总线,可以使用Arduino IDE进行编程。

特点

  • 6路光耦隔离IO输入,支持9-24V。
  • 6路晶体管输出,支持PWM。
  • 输出直接从系统总电源取电,无需再单独外置电源,施工更简单。
  • 集成485总线。
  • Arduino兼容

产品规格

基本特性
尺寸11.557cm*7.239cm
数字I/O输入端口6个
继电器输出端口6个
485总线端口1个
USB端口1个
MCU特性
微控制器 ATMEGA328P
Flash32KB
SRAM2KB
EEROM1KB
时钟频率16MHz
数字量输出特性
输出类型晶体管
电压范围12-24V DC(输出电压与供电电源电压相同)
输入端额定电流(最大)10A
浪涌电流(最大)5A,4s(10%工作率时)
每点额定电流(最大)2A

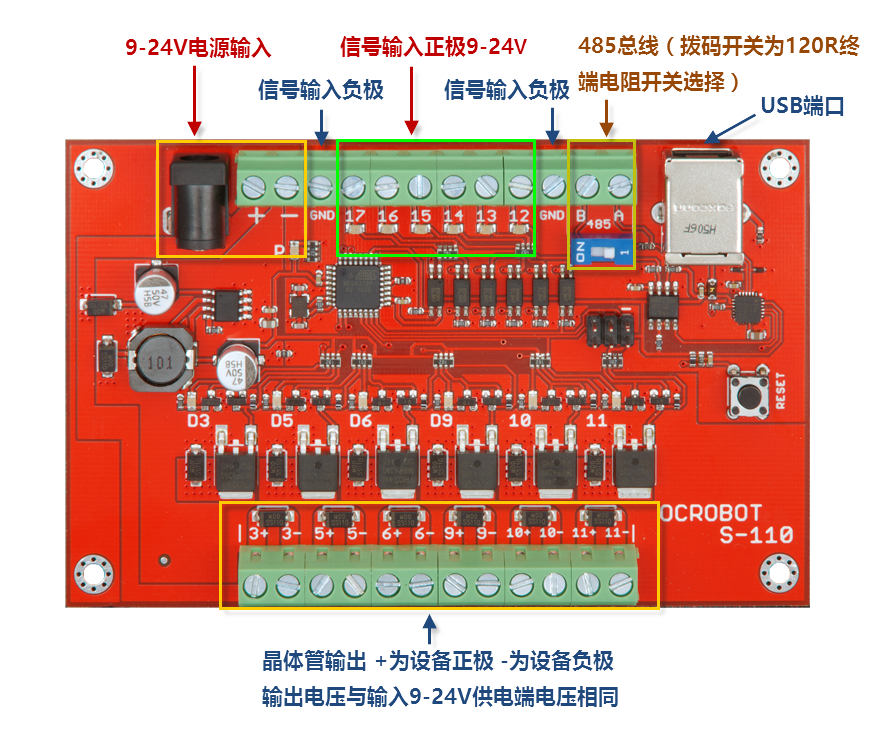

示意图

输出端供电

6路晶体管输出供电由系统总电源供电,电源是12V输出就是12V,电源是24V输出就是24V,注意不要再单独给输出接电源,否则会烧坏控制器!!!

USB与485

用来下载程序的USB端口与485,最终都是接在MCU的D0,D1这个UART端口上。所以USB与485无法同时使用,这里请注意!
